1. PRE AMP MIC 1 TRANSISTOR
Merupakan salah satu rangkaian yang telah dikenal luas di kalangan pecinta elektronika, dapat digunakan sebagai media untuk merubah dan menguatkan sinyal dari Dynamic Microphone dan ECM (Electrolite Condenser Mic). Pada waktu sekolah dulu admin pernah membuat suatu proyek Interkom dua arah untuk berkomunikasi antar ruangan. Untuk Mic memakai ECM sehingga daya tangkap suara ruangan bisa lebih jelas dan cakupannya lumayan luas.
DAFTAR KOMPONEN
| PREAMP MIC 1 TRANSISTOR | |
| F-001 | |
| R1 | 10K |
| R2 | 220K |
| R3 | 5K6 |
| R4 | 560R |
| C1 | 100nF |
| C2 | 47uF/16V |
| C3 | 4,7uF/16V |
| Q1 | C828 |
2. DIGITAL VOLTMETER
Rangkain voltmeter ini memakai ICL7107 sebagai komponen utamanya. Dengan kemampuan yang cukup mumpuni dapat mengukur berbagai tegangan baik DC maupun AC dengan keakuratan 1 digit dibelakang koma. Display yang dipakai merupakan display seven segment standard. Apabila diinginkan dapat memakai display seven segment yang lebih besar untuk memudahkan visualisasi hasil pengukuran.
DAFTAR KOMPONEN
| DIGITAL VOLT METER | |
| F-002 | |
| R1 | 100K |
| R2 | 47K |
| R3 | 10K |
| R4 | 1M |
| R5 | 220R |
| R6 | 15K |
| C1 | 100pF |
| C2 | 10nF |
| C3 | 220nF |
| C4 | 470nF |
| C5 | 100nF |
| C6 | 10uF/16V |
| C7 | 10uF/16V |
| C8 | 2200uF/16V |
| D1 | 1N4148 |
| D2 | 1N4148 |
| IC1 | L7107 |
| IC2 | 7660 |
| IC3 | 7805 |
| P1 | 10K |
| LD1 | 7 SEGMENT |
| LD2 | 7 SEGMENT |
| LD3 | 7 SEGMENT |
| LD4 | 7 SEGMENT |
3. 16 DIGIT DTMF DECODER
Sinyal DTMF yang dihasilkan oleh telepon dapat dirubah menjadi sebuah saklar yang akan menghasilkan digit 0 dan 1. Apabila sinyal tersebut menghasilkan digit 1 maka led akan menyala. Dapat diaplikasikan untuk menggerakan beban yang lebih besar seperti lampu pijar atau pun motor listrik dengan membuat aplikasi relay yang dihubungkan kepada output IC CD4514BCN dari rangkaian dekoder ini.
DAFTAR KOMPONEN
| 16 DIGIT DTMF DECODER | |
| F-003 | |
| R1 | 47K |
| R2 | 100K |
| R3 | 510K |
| R4 | 10K |
| R5 | 1K |
| R6 | 10K |
| R7 | 10K |
| R8 | 10K |
| R9 | 10K |
| R10 | 220R |
| R11 | 220R |
| C1 | 10nF |
| C2 | 150nF |
| C3 | 10uF/16V |
| D1 | LED |
| D2 | LED |
| D3 | LED |
| D4 | LED |
| D5 | LED |
| Q1 | C828 |
| Q2 | C828 |
| Q3 | C828 |
| Q4 | C828 |
| Q5 | C828 |
| X1 | 3.579545MHz |
| IC1 | CM8870PI |
| IC2 | CD4514BCN |
| IC3 | 7805 |
| SW | TOGGLE SWITCH |
4. AIRCRAFT ANTI COLLISION LIGHT
Suatu rangkaian elektronika yang digunakan pada pesawat terbang dengan metode kilatan cahaya (strobe light) sehingga pilot dapat melihat kilatan cahaya sebagai peringatan pada pesawat terbang lain yang sedang melintas agar tabrakan di udara dapat dihindari. Untuk menghasilkan kilatan cahaya yang maksimal digunakan lampu khusus jenis strobe light. Contoh penggunaan rangkaian ini adalah pada lampu sirene kendaraan dan peralatan photography. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| AIRCRAFT ANTI COLLISION LIGHT | |
| F-004 | |
| R1 | 10K |
| R2 | 100R |
| R3 | 47R |
| R4 | 47R |
| R5 | 47K |
| R6 | 1M |
| R7 | 220K |
| R8 | 220K |
| P1 | 10K |
| C1 | 6,8uF |
| C2 | 6,8uF |
| C3 | 25uF |
| C4 | 0,22uF |
| C5 | 2200nF |
| C6 | 2200nF |
| D1 | 1N4007 |
| D2 | 512 |
| D3 | 1N4007 |
| D4 | 1N4007 |
| D5 | 1N4007 |
| D6 | 1N4007 |
| Q1 | 2N2647 |
| Q2 | S4002 |
| L1 | LOADING COIL |
5. 9008-SERIES BATTERY POWER SUPPLY TESTER
Sebuah tester untuk melakukan pengetesan terhadap Battery Power Supply, dengan menggunakan lampu pijar sebagai beban maka dapat diketahui tingkat kapasitas sebuah battery power supply. Pada pesawat terbang battery ini digunakan sebagai sumber tenaga untuk lampu penerangan di kabin crew maupun penumpang. Cara kerja tester adalah arus yang mengalir terhadap beban yaitu lampu pijar diukur oleh sebuah miliamper meter dan sebuah volt meter sehingga dapat diketahui berapa arus dan tegangan power supply pada saat bola lampu menyala. Skema rangkaian elektronika dari IDD Aerospace USA.
DAFTAR KOMPONEN
| 9008-SERIES | |
| BATTERY POWER SUPPLY TESTER | |
| F-005 | |
| R1 | 100K |
| S1 | PUSH ON |
| S2 | PUSH ON |
| S3 | PUSH ON |
| S4 | ROTARY SWITCH |
| V | VOLTMETER |
| Ma | MILLIAMPER |
| LAMPS | 9 VOLTS |
6. 45-0083 SERIES AIRCRAFT LANDING LIGHT TESTER
Tester yang digunakan untuk uji coba komponen lampu pendaratan pesawat terbang (Landing Light) apakah sudah berfungsi dengan baik atau tidak. Menggunakan 4 (empat) buah komponen sederhana berupa saklar toggle. Tegangan yang digunakan untuk tester ini adalah 115VAC/400Hz. Skema rangkaian elektronika dari Honeywell USA.
DAFTAR KOMPONEN
| 45-0083 SERIES | |
| AIRCRAFT LANDING LIGHT TESTER | |
| F-006 | |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
7. 60-1321 BATTERY POWER SUPPLY P/N 71572
Sebuah tester untuk menguji battery power supply dengan sistem relay 4 induk sebagai saklar elektronik. Tegangan yang dipergunakan adalah 28VDC dan 12 VDC dengan indikator pengukuran menggunakan miliamper meter dan voltmeter serta beban menggunakan lampu pijar sebanyak 4 (empat) buah. Ada 9 buah terminal keluaran dari toggle switch dan relay. Pada pesawat terbang battery ini digunakan sebagai sumber tenaga untuk lampu penerangan di kabin crew maupun penumpang. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| 60-1321 BATTERY POWER SUPPLY | |
| P/N 71572 | |
| F-007 | |
| R1 | 5K6 |
| R2 | 22R/5W |
| P1 | 5K |
| C1 | 2500uF/25V |
| D1 | 1N4002 |
| D2 | 1N4002 |
| D3 | 5 AMPERE |
| D4 | LED |
| Q1 | 2N4237 |
| Q2 | 2N4398 |
| RY1 | RELAY 4 INDUK |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| S5 | PUSH ON |
| S6 | TOGGLE SWITCH |
| S7 | TOGGLE SWITCH |
| F1 | FUSE 3A |
| F2 | FUSE 7,5A |
| L1-L4 | LAMP 6,5V/1,02A |
| V | VOLTMETER |
| MA | MILLIAMPERE |
8. 60-1321 BATTERY POWER SUPPLY P/N 63845
Sebuah tester untuk menguji battery power supply dengan sistem relay 4 induk sebagai saklar elektronik. Tegangan yang dipergunakan adalah 28VDC dan 12 VDC dengan indikator pengukuran menggunakan miliamper meter dan voltmeter serta beban menggunakan lampu pijar sebanyak 4 (empat) buah. Ada 9 buah terminal keluaran dari toggle switch dan relay. Pada pesawat terbang battery ini digunakan sebagai sumber tenaga untuk lampu penerangan di kabin crew maupun penumpang. Perbedaan pada tester ini adalah digunakannya sebuah Integrated Circuit (IC) pada droup out control nya. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| 60-1321 BATTERY POWER SUPPLY | |
| P/N 63845 | |
| F-008 | |
| R1 | 220R |
| R2 | 3K9 |
| R3 | 2K2 |
| R4 | POT 5K |
| R5 | 10K |
| R6 | 4K3 |
| R7 | 10K |
| R8 | 1K |
| R9 | 10K |
| R10 | 60R/10W |
| R11 | 5K6 |
| R12 | 5K6 |
| C1 | 100uF/35V |
| C2 | 2500uF/25V |
| D1 | 1N4002 |
| D2 | ZENER 6,8V/1W |
| D3 | 5 AMPERE |
| D4 | 1N4002 |
| Q1 | 2N4237 |
| Q2 | 2N3055 |
| IC1 | LM358 |
| IC2 | LM317 |
| RY1 | RELAY 4 INDUK |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| S5 | PUSH ON |
| S6 | TOGGLE SWITCH |
| S7 | PUSH ON |
| S8 | TOGGLE SWITCH |
| F1 | 3 AMPERE |
| F2 | 7,5 AMPERE |
| L1-L4 | LAMP 6,5V/1,02A |
| V | VOLTMETER |
| MA | MILLIAMPERE |
9. 30-0906 ANTI COLLISION LIGHT EXTERNAL DELAY TESTER
External delay pada anti collision light dapat di ujicoba menggunakan tester ini. Tegangan yang dipergunakan adalah 115VAC/400HZ, mempergunakan 4 (empat) buah saklar toggle sebagai kontrolnya. Ada dua terminal keluaran untuk strobe tester dan terminal pada anti collision light yang sedang ditest. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| 30-0906 ANTI COLLISION LIGHT | |
| EXTERNAL DELAY TESTER | |
| F-009 | |
| R1 | 47K |
| D1 | LED |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| S5 | TOGGLE SWITCH |
| S6 | TOGGLE SWITCH |
| F1 | 10 AMPERE |
10. 30-0906 ANTI COLLISION LIGHT INTERNAL DELAY TESTER
Internal delay pada anti collision light dapat di ujicoba menggunakan tester ini. Tegangan yang dipergunakan adalah 115VAC/400HZ, mempergunakan 4 (empat) buah saklar toggle sebagai kontrolnya. Ada dua terminal keluaran untuk strobe tester dan terminal pada anti collision light yang sedang ditest. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| 30-0906 ANTI COLLISION LIGHT | |
| INTERNAL DELAY TESTER | |
| F-010 | |
| R1 | 47K |
| D1 | LED |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| F1 | 10 AMPERE |
11. TD15 AND TD17 SERIES TOILET TIMER SWITCH TESTER
Toilet Timer Swith adalah sebuah alat yang dipasang pada toilet pesawat udara, fungsinya mengatur waktu aliran air untuk membasuh limbah toilet. Dengan timer yang dapat distel maka air dapat di hemat pemakaiannya. Dengan tester ini pengujian terhadap toilet timer swith dilakukan dengan cara simulasi sehingga kerusakan pada toilet timer switch dapat segera ditemukan. Tegangan yang digunakan adalah 115VAC/400Hz dan 12VDC. Skema rangkaian elektronika dari Leach International North America.
DAFTAR KOMPONEN
| TD15 AND TD17 SERIES | |
| TOILET TIMER SWITCH TESTER | |
| F-011 | |
| R1 | 47K |
| R2 | 47K |
| R3 | 47K |
| D1 | 1N4002 |
| D2 | LED |
| D3 | LED |
| D4 | LED |
| RY1 | RELAY 4 INDUK |
| S1 | PUSH ON |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | PUSH ON |
12. 10-1327 FLUORESCENT LAMP STATIC LOAD TESTER
Fluorescent Lamp atau lampu penerangan berupa neon terpasang pada kabin crew dan penumpang pesawat terbang. Tester ini berfungsi untuk uji coba fluorescent lamp dengan metode static load tester sehingga lebih mudah untuk mencari kerusakan pada komponen yang sedang diuji. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| 10-1327 FLUORESCENT LAMP | |
| STATIC LOAD TESTER | |
| F-012 | |
| R1 | 5R |
| R2 | 5R |
| R3 | 1K5 |
| R4 | 10K |
| R5 | 3K |
| R6 | 560R |
| R7 | 3K |
| R8 | 1K2 |
| R9 | 5R |
| R10 | 5R |
| R11 | 3K |
| R12 | 1K2 |
| R13 | 10R |
| R14 | 10R |
| R15 | 0,1R |
| R16 | 1K5 |
| R17 | 3K |
| R18 | 3K |
| C1 | 15nF |
| C2 | 47nF |
| D1 | 1N4007 |
| D2 | 1N4002 |
| L1 | 10 TURN |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | RELAY 4 INDUK |
| S4 | TOGGLE SWITCH |
| F1 | 2 AMPERE |
| F2 | 1 AMPERE |
| L1 | LAMP 115V |
13. VHF20/20A/20B TEST PANEL
Radio komunikasi dalam dunia penerbangan sangatlah penting. Tanpa adanya radio komunikasi tentu saja kekacauan dapat terjadi dan dapat berakibat fatal. Perkembangan radio komunikasi pesawat terbang semakin canggih dari waktu ke waktu. Radio komunikasi VHF20/20A/20B merupakan radio komunikasi VHF klasik yang sampai dengan saat ini masih terpasang dibeberapa pesawat terbang lama. Berikut tester untuk melakukan ujicoba dan pencarian kerusakan pada radio komunikasi tersebut. Skema rangkaian elektronika dari Rockwell Collins USA.
DAFTAR KOMPONEN
| VHF20/20A/20B TEST PANEL | |
| F-013 | |
| R1 | 560R |
| R2 | 82R |
| R3 | 27K |
| R4 | 5K6 |
| C1 | 100uF/35V |
| C2 | 100pF |
| D1 | 1N645 |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| F1 | 2 AMPERE |
14. 87001-24 MONITOR SPEAKER TEST
Tester ini adalah yang paling sederhana dengan hanya satu komponen yang dipergunakan. Monitor speaker berfungsi sebagai indikator apabila ada masalah pada sistem audio pesawat terbang. Skema rangkaian elektronika dari Olin Aerospace USA.
DAFTAR KOMPONEN
| 87001-24 MONITOR SPEAKER TEST | |
| F-014 | |
| S1 | TOGGLE SWITCH |
15. 87001 MONITOR SPEAKER TEST
Tester ini sama dengan tester monitor sebelumnya dengan tambahan satu komponen yaitu volt meter. Pabrik pembuat monitor speaker ini adalah General Dynamics, pabrik yang memproduksi pesawat tempur legendaris Fighting Falcon F-16. Monitor speaker berfungsi sebagai indikator apabila ada masalah pada sistem audio pesawat terbang. Skema rangkaian elektronika dari General Dynamics USA.
DAFTAR KOMPONEN
| 87001 MONITOR SPEAKER TEST | |
| F-015 | |
| S1 | TOGGLE SWITCH |
| V | VOLTMETER |
16. ADF-60 SERIES TEST PANEL
Automatic Direction Finder (ADF) merupakan alat yang sangat penting pada pesawat terbang, dengan alat ini pilot dapat mengetahui kemana arah terbang pesawat. Tester ini cukup rumit dengan bahan PCB yang agak besar. Dengan tester ini diharapkan kerusakan pada ADF-60 dapat segera diketahui. Skema rangkaian elektronika dari Rockwell Collins USA.
DAFTAR KOMPONEN
| ADF-60 SERIES TEST PANEL | |
| F-016 | |
| R1 | 560R |
| R2 | 5K6 |
| R3 | 5K6 |
| D1 | LED |
| D2 | LED |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | DPDT SWITCH |
| S4 | ROTARY SWITCH |
| S5 | PUSH ON |
| F1 | 2 AMPERE |
| F2 | 1 AMPERE |
17. 346D-1A/1B AIRCRAFT PASSENGER ADDRESS AMPLIFIER
Aircraft Passenger Address Amplifier digunakan pilot untuk memberikan berita kepada penumpang tentang keadaan penerbangan, cuaca, waktu take off dan landing serta berita-berita penting lainnya. Tester ini berguna untuk uji coba apakah aircraft passenger adress amplifier telah berfungsi dengan baik atau tidak. Skema rangkaian elektronika dari Rockwell Collins USA.
DAFTAR KOMPONEN
| 346D-1A/1B AIRCRAFT PASSENGER | |
| ADDRESS AMPLIFIER | |
| F-017 | |
| R1 | 560R |
| R2 | 33R |
| R3 | 1K/2W |
| R7 | 83R/60W |
| R9 | 6R/5W |
| R11 | 2K |
| R12 | 1K |
| R13 | 2K |
| R14 | 1K |
| R213 | 4K |
| C1 | 150uF/35V |
| C2 | 150uF/35V |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| S4 | TOGGLE SWITCH |
| S5 | TOGGLE SWITCH |
| S6 | TOGGLE SWITCH |
| S7 | TOGGLE SWITCH |
| S8 | ROTARY SWITCH |
| S9 | ROTARY SWITCH |
| S10 | PUSH ON |
| S11 | PUSH ON |
| S12 | TOGGLE SWITCH |
| S13 | TOGGLE SWITCH |
| S14 | TOGGLE SWITCH |
| S15 | TOGGLE SWITCH |
| S16 | RELAY 1 INDUK |
| S17 | TOGGLE SWITCH |
| S18 | TOGGLE SWITCH |
| S19 | TOGGLE SWITCH |
| F1 | 10 AMPERE |
| F2 | 10 AMPERE |
18. ALT-50A/50B/860F-2 RADIO ALTIMETER TEST PANEL
Radio altimer merupakan alat yang berfungsi sebagai penunjuk ketinggian pesawat terbang ketika sedang mengudara. Dengan alat ini pilot dapat melihat pada ketinggian berapa pesawat terbang sedang melaju. Tester ini dapat menguji radio altimeter dengan menggambarkan keadaan didalam pesawat terbang sehingga dapat diketahui apakah telah berfungsi dengan baik atau tidak. Skema rangkaian elektronika dari Rockwell Collins USA.
DAFTAR KOMPONEN
| ALT-50A/50B/860F-2 | |
| RADIO ALTIMETER TEST PANEL | |
| F-018 | |
| R1 | 619R |
| R2 | 619R |
| R3 | 22R |
| R4 | 15K |
| R5 | 4K7 |
| R6 | 56R |
| R7 | 680R |
| R8 | 270R |
| R9 | 1K2 |
| R10 | 1K2 |
| R11 | 8K6 |
| R12 | 4K9 |
| R13 | 5K6 |
| R14 | 5K6 |
| R15 | 5K6 |
| R16 | 5K6 |
| R17 | 5K6 |
| R18 | 5K6 |
| R19 | 5K6 |
| R20 | 5K6 |
| C1 | 1uF/35V |
| C2 | 1uF/35V |
| C3 | 1uF/35V |
| C4 | 1uF/35V |
| C5 | 2,2uF/35V |
| C6 | 22uF/35V |
| C7 | 10uF/35V |
| C8 | 120pF |
| C9 | 12nF |
| C10 | 12nF |
| D1-D7 | LED |
| Q1 | 2N2222A |
| Q2 | 2N2219A |
| L1 | 30uH |
| L2 | 30uH |
| L3 | 1H |
| S1 | TOGGLE SWITCH |
| S2 | ROTARY SWITCH |
| S3 | PUSH ON |
| S4 | TOGGLE SWITCH |
| S5 | TOGGLE SWITCH |
| S6 | TOGGLE SWITCH |
| S7 | TOGGLE SWITCH |
19. 8 RELAY CONTROLLER
Dengan relay ini kita dapat menyalakan bermacam peralatan elektronika dengan listrik AC maupun DC. Sebagai saklar kemudi menggunakan IC sehingga ketika tegangan input sebesar + 5 VDC mengalir sudah dapat menggerakan relay 12VDC. Sebagai lampu indikator ketika relay bekerja adalah LED (Light Emitting Diode) yang terpasang pada tiap-tiap relay. Relay controller ini dapat dipasangkan pada rangkaian microcontroller atau rangkaian 16 Digit DTMF Decoder pada PCB Desain No. F-003.
DAFTAR KOMPONEN
| 8 RELAY CONTROLLER | |
| F-019 | |
| R1 | 680R |
| R2 | 680R |
| R3 | 680R |
| R4 | 680R |
| R5 | 680R |
| R6 | 680R |
| R7 | 680R |
| R8 | 680R |
| D1 | LED |
| D2 | LED |
| D3 | LED |
| D4 | LED |
| D5 | LED |
| D6 | LED |
| D7 | LED |
| D8 | LED |
| IC1 | ULN2803A |
| RY1 | RELAY 1 INDUK |
| RY2 | RELAY 1 INDUK |
| RY3 | RELAY 1 INDUK |
| RY4 | RELAY 1 INDUK |
| RY5 | RELAY 1 INDUK |
| RY6 | RELAY 1 INDUK |
| RY7 | RELAY 1 INDUK |
| RY8 | RELAY 1 INDUK |
20. LASER ENTRAPMENT
Salah satu rangkaian favorit admin yaitu sebuah alat yang dapat menyalakan alarm ketika ada yang menghalangi sinar laser. Mirip di film-film spionase ketika menerobos masuk terhadap ruangan dengan keamanan tingkat tinggi. Untuk sinar laser dapat menggunakan pointer yang sering dipakai sebagai pointer ketika melakukan presentasi didepan audiens.
DAFTAR KOMPONEN
| LASER ENTRAPMENT | |
| F-020 | |
| R1 | 47K |
| R2 | 4K7 |
| R3 | 47K |
| R4 | 680R |
| R5 | 1K |
| R6 | LDR |
| C1 | 4,7uF/16V |
| D1 | LED |
| D2 | 1N4002 |
| Q1 | BC547 |
| IC1 | CD4001 |
| RY1 | RELAY 1 INDUK |
| SW1 | PUSH ON |

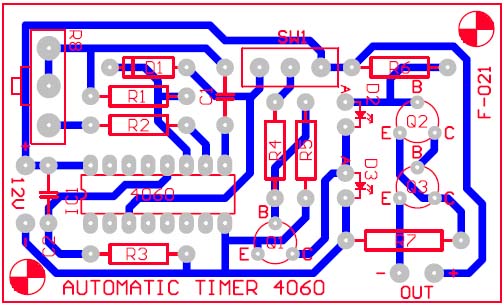

21. AUTOMATIC TIMER 4060
Sebuah timer sederhana dengan menggunakan IC CMOS dapat menghitung waktu sampai dengan 1 jam (60 menit). Waktu dapat diatur dengan memutar potensio meter. LED akan menyala ketika hitungan waktu telah tercapai. Untuk output dapat disambungkan ke sebuah relay sehingga kemampuan untuk memutus hubungkan arus listrik menjadi lebih besar.
DAFTAR KOMPONEN
| AUTOMATIC TIMER 4060 | |
| F-021 | |
| R1 | 4M7 |
| R2 | 680K |
| R3 | 1K |
| R4 | 10K |
| R5 | 47K |
| R6 | 1K8 |
| R7 | 1R2 |
| R8 | 250K |
| C1 | 820nF |
| C2 | 390nF |
| C3 | 470uF/25V |
| C4 | 470uF/25V |
| D1 | 1N4148 |
| D2 | LED |
| D3 | LED |
| Q1 | BC547 |
| Q2 | BD139 |
| Q3 | TIP2955 |
| SW1 | SWITCH ON-OFF |
22. 9005-42 EMERGENCY EXIT LIGHTBATTERY POWER SUPPLY TESTER
Emergency exit light adalah lampu yang menyala dengan tulisan Emergency Exit yang terdapat pada masing-masing pintu keluar pada pesawat terbang. Dengan adanya tanda ini maka penumpang dapat mengetahui dan melihat arah pintu keluar apabila terjadi suatu kecelakaan sehingga proses evakuasi menjadi lebih cepat. Tester ini berfungsi untuk melakukan uji coba terhadap battery power supply yang merupakan sumber tegangan untuk emergency exit light. Skema rangkaian elektronika dari IDD Aerospace USA.
DAFTAR KOMPONEN
| 9005-42 EMERGENCY EXIT LIGHT | |
| BATTERY POWER SUPPLY TESTER | |
| F-022 | |
| S1 | TOGGLE SWITCH |
| S2 | TOGGLE SWITCH |
| S3 | TOGGLE SWITCH |
| M1 | VOLTMETER |
| M2 | VOLTMETER |
| M3 | VOLTMETER |
| M4 | MILLIAMPERE |
| L1 | 9 VOLT |
| L2 | 9 VOLT |
23. ENCODER FM STEREO
Sebuah rangkaian elektronika yang cukup legendaris buat para breaker frekuensi FM, ada beberapa sms yang masuk ke admin menanyakan mengenai stok pcb maupun kit nya. Dari semua komponen encoder ini yang agak sulit mencari di pasaran adalah IC MC1310 dari Motorola, maklum IC ini sudah agak lama alias "jadul", jadi perlu perjuangan dalam mencarinya di toko-toko elektronik. Apabila admin mendapatkannya akan dibuat kit-nya sehingga dapat memenuhi beberapa permintaan dari pengunjung website ini. Encoder ini dapat membangkitkan sinyal stereo 19Khz yang diterima oleh radio penerima FM umum sehingga apabila diberi input audio berupa musik maka suaranya terdengar stereo. Rangkaian ini dapat dihubungkan kepada input osilator pemancar FM 87MHz-108Mhz yang berjarak jangkau dekat maupun jauh +10KM. Untuk pemancar FM belum admin rancang PCB nya. Akan admin buat yang sederhana saja supaya kita dapat mengenang masa lalu sebagai breaker pemula dengan memakai "linggis" untuk merubah frekuensinya. Murah meriah yang penting bisa mengudara dan berkomunikasi dengan rekan-rekan.
DAFTAR KOMPONEN
| ENCODER FM STEREO | |
| F-023 | |
| R1 | 15K |
| R2 | 470K |
| R3 | 1K |
| R4 | 470K |
| R5 | 5K6 |
| R6 | 100K |
| R7 | 12K |
| R8 | 12K |
| R9 | 100K |
| R10 | 100K |
| R11 | 5K6 |
| R12 | 5K6 |
| R13 | 82K |
| R14 | 82K |
| R15 | 1K5 |
| R16 | 1K |
| R17 | 5K6 |
| R18 | 470K |
| R19 | 1K |
| R20 | 470K |
| R21 | 15K |
| R22 | 4K7 |
| R23 | 4K7 |
| R24 | 15K |
| R25 | 10K |
| C1 | 10uF/16V |
| C2 | 100nF |
| C3 | 100pF |
| C4 | 10uF/16V |
| C5 | 100nF |
| C6 | 470pF |
| C7 | 47uF/16V |
| C8 | 10uF/16V |
| C9 | 100pF |
| C10 | 100nF |
| C11 | 470uF/16V |
| C12 | 10uF/16V |
| D1 | 1N4148 |
| D2 | 1N4148 |
| Q1 | C945 |
| Q2 | C945 |
| Q3 | C945 |
| IC1 | MC4066 |
| IC2 | MC1310 |

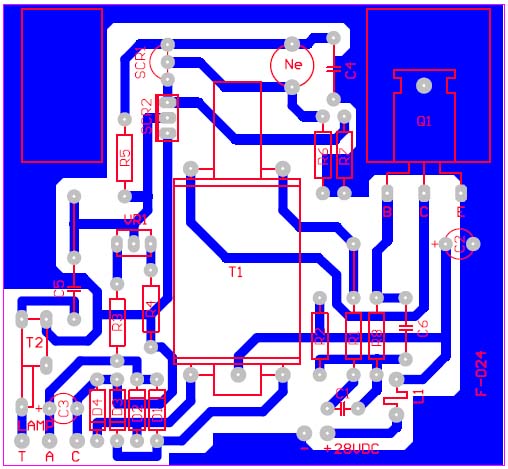

24. ANTI COLLISION LIGHT 28VDC
Sebuah rangkaian anti collision light versi 28VDC yang dipakai pada pesawat terbang. Yang berbeda dari rangkaian ini adalah sebuah lampu neon sebagai starter. Rangkaian ini berfungsi untuk tanda bahaya yang senantiasa berkedip untuk memberitahukan kepada pesawat terbang yang ada didepannya sehingga tabrakan di udara dapat dihindari. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
| ANTI COLLISION LIGHT 28VDC | |
| F-024 | |
| R1 | 470R |
| R2 | 10K |
| R3 | 100K |
| R4 | 330K |
| R5 | 2M2 |
| R6 | 100K |
| R7 | 470R |
| R8 | 11K |
| VR1 | 1M |
| C1 | 47nF |
| C2 | 220uF/50V |
| C3 | 220uF/400V |
| C4 | 22nF/100V |
| C5 | 220nF/250V |
| C6 | 100nF/100V |
| D1 | 1N4007 |
| D2 | 1N4007 |
| D3 | 1N4007 |
| D4 | 1N4007 |
| SCR1 | EC103D |
| SCR2 | T103 |
| Q1 | C1061 |
| T1 | T-20 |
| T2 | Trigger Coil |
| L1 | 33uH |
| NE | NEON LAMP |
| LAMP | STROBE LIGHT |
25. AUTOMATIC FEEDER
Automatic feeder akan membuat musik latar pada audio akan otomatis berkurang volumenya ketika anda berbicara didepan microphone, alat ini biasa dipakai untuk penyiar pada saat broadcasting. Dengan alat ini suara penyiar akan ada didepan musik yang menjadi latar belakangnya sehingga terdengar jelas. Artinya tidak tertimpa oleh suara musik. Dapat digunakan bersamaan dengan Encoder Stereo pada desain PCB F-023.
DAFTAR KOMPONEN
| AUTOMATIC FEEDER | |
| F-025 | |
| R1 | 100K |
| R2 | 1K |
| R3 | 10K |
| R4 | 1K |
| VR1 | 20K |
| VR2 | 20K |
| C1 | 22nF |
| C2 | 10uF/16V |
| C3 | 10uF/16V |
| IC1 | TA7324 |
26. ROGER BEEP
Bunyi beep akan berbunyi ketika saklar PTT pada microphone dilepas. Bunyi ini menandakan informasi telah selesai dikirim. Rangkaian ini terdiri dari satu buah IC CMOS yang banyak terdapat dipasaran. Untuk output dapat disambungkan kepada input dari oscillator pemancar.
DAFTAR KOMPONEN
| ROGER BEEP | |
| F-026 | |
| R1 | 2K7 |
| R2 | 150R |
| R3 | 2K2 |
| C1 | 47nF |
| C2 | 68nF |
| D1 | 1N4002 |
| D2 | 1N4002 |
| D3 | 5.6V |
| Q1 | BC108 |
| IC1 | 7400 |
27. HEARING PROTECTOR
Alat bantu dengar ini cukup bermanfaat yang mempunyai keterbatasan dalam pendengaran. Dibangun oleh penguat mic condenser dan penguat amplifier dengan satu buah IC Op Amp yang akan membuat suara keluaran terdengar merdu di speaker.
DAFTAR KOMPONEN
| HEARING PROTECTOR | |
| F-027 | |
| R1 | 10K |
| R2 | 1M |
| R3 | 4K7 |
| R4 | 100K |
| R5 | 10K |
| R6 | 1K |
| R7 | 10K |
| R8 | 100K |
| R9 | 1M |
| R10 | 10K |
| R11 | 4K7 |
| R12 | 1K |
| R13 | 100R |
| R14 | 10K |
| R15 | 5K |
| R16 | 22K |
| R17 | 22K |
| R18 | 10K |
| R19 | 22K |
| R20 | 1K |
| P1 | 5K |
| P2 | 5K |
| C1 | 1uF |
| C2 | 1uF |
| C3 | 1uF |
| C4 | 1uF |
| C5 | 1uF |
| C6 | 1uF |
| C7 | 220uF/10V |
| C8 | 1uF |
| C9 | 1uF |
| C10 | 1uF |
| C11 | 1uF |
| C12 | 10uF |
| D1 | 1N4148 |
| Q1 | BC547 |
| Q2 | BC547 |
| Q3 | BC547 |
| Q4 | BC547 |
| Q5 | BC547 |
| Q6 | BC547 |
| Q7 | BC547 |
| Q8 | BC547 |
| Q9 | 2N2222 |
| IC1 | LM393 |
| MIC | CONDENSER |
| MIC | CONDENSER |
| SP | 8OHM |
| SP | 8OHM |
28. ALINCO PROGRAMMER
Untuk keperluan pemrograman pada pesawat Handy Talky merk Alinco dapat menggunakan rangkaian interface ini. Sebuah konektor RS232 merupakan sambungan data pada komputer yang telah terdapat software program Alinco.
DAFTAR KOMPONEN
| ALINCO PROGRAMMER | |
| F-028 | |
| R1 | 4K7 |
| R2 | 4K7 |
| R3 | 100K |
| R4 | 47K |
| R5 | 47K |
| D1 | 1N4148 |
| D2 | 1N4148 |
| Q1 | 2SC2458 |
| Q2 | 2SC2458 |
| Q3 | 2SA1048 |
| DB9 | CONECTOR RS232 |
29. KENWOOD PROGRAMMER
Untuk keperluan pemrograman pada pesawat Handy Talky merk Kenwood dapat menggunakan rangkaian interface ini. Sebuah konektor RS232 merupakan sambungan data pada komputer yang telah terdapat software program Kenwood.
DAFTAR KOMPONEN
| KENWOOD PROGRAMMER | |
| F-029 | |
| R1 | 1K |
| R2 | 1K |
| R3 | 1K |
| R4 | 20K |
| R5 | 20K |
| R6 | 1K |
| R7 | 1K |
| R8 | 1K |
| R9 | 1K |
| D1 | 1N4002 |
| D2 | 1N4002 |
| D3 | 1N4002 |
| D4 | 1N4002 |
| D5 | LED |
| D6 | LED |
| D7 | 1N4002 |
30. AUTOMATIC BATTERY CHARGER
Dengan battery charger ini kita tidak khawatir akan terjadi over charge. Karena begitu battery yang sedang di charge penuh maka otomatis rangkaian akan berhenti mengalirkan arus. Dapat di setting waktu charge sesuai dengan keinginan.
DAFTAR KOMPONEN
| AUTOMATIC BATTERY CHARGER | |
| F-030 | |
| R1 | 3M9 |
| R2 | 10K |
| R3 | 1K8 |
| R4 | 1K2 |
| R5 | 1K5 |
| R6 | 22K |
| R7 | 5K6 |
| R8 | 5K6 |
| R9 | 2K2 |
| R10 | 1R |
| C1 | 330uF/50V |
| C2 | 47uF/50V |
| C3 | 1pF |
| C4 | 470uF/50V |
| C5 | 470uF/50V |
| D1 | 1N4001 |
| D2 | LED |
| D3 | LED |
| D4 | LED |
| D5 | LED |
| D6 | LED |
| D7 | LED |
| D8 | LED |
| D9 | LED |
| D10 | LED |
| D11 | LED |
| D12 | LED |
| D13 | LED |
| D14 | LED |
| D15 | LED |
| D16 | LED |
| D17 | LED |
| D18 | LED |
| D19 | LED |
| D20 | LED |
| Q1 | BD139 |
| Q2 | BD139 |
| Q3 | BD139 |
| Q4 | BD139 |
| Q5 | MJ2955 |
| IC1 | LM7812 |
| IC2 | LM7818 |
| IC3 | NE555 |
| IC4 | CD4017 |
| IC5 | CD4017 |
| RY1 | RELAY 12V |
| S1 | PUSH-ON |
31. AT89C2051 DIGITAL CLOCK
Seorang hobi elektronika pasti berkeinginan untuk melakukan eksperimen dengan rangkaian jam digital ini. Pada tahun 80an membuat jam digital hanya impian karena komponen yang digunakan tergolong sulit dicari dipasaran. walaupun ada harganya cukup mahal untuk kantong anak sekolah. Saat ini hanya dengan 2 buah IC TLL, satu buah IC Atmel yang dapat di program dan harganya terjangkau, kita dapat membuat sebuah jam digital lengkap dengan digit detik nya. Selamat mencoba.
DAFTAR KOMPONEN
| AT89C2051 DIGITAL CLOCK | |
| F-031 | |
| R1 | 1K |
| R2 | 220R |
| R3 | 1K |
| R4 | 1K |
| R5 | 1K |
| R6 | 1K |
| R7 | 1K |
| R8 | 1K |
| R9 | 120R |
| R10 | 120R |
| C1 | 30pF |
| C2 | 30pF |
| C3 | 1uF/10V |
| C4 | 470uF/16V |
| C5 | 470uF/16V |
| C6 | 100nF |
| C7 | 100nF |
| D1 | LED |
| D2 | LED |
| D3 | 1N4002 |
| D4 | 1N4002 |
| D5 | 1N4002 |
| D6 | 1N4002 |
| Q1 | FCS9012 |
| Q2 | FCS9012 |
| Q3 | FCS9012 |
| Q4 | FCS9012 |
| Q5 | FCS9012 |
| Q6 | FCS9012 |
| IC1 | AT89C2051 |
| IC2 | 74LS247 |
| IC3 | 74LS138 |
| IC4 | 7805 |
| X1 | 11,0592MHz |
| S1 | PUSH-ON |
| S2 | PUSH-ON |
| S3 | PUSH-ON |
| LD1 | 7 SEGMENT |
| LD2 | 7 SEGMENT |
| LD3 | 7 SEGMENT |
| LD4 | 7 SEGMENT |
| LD5 | 7 SEGMENT |
| LD6 | 7 SEGMENT |

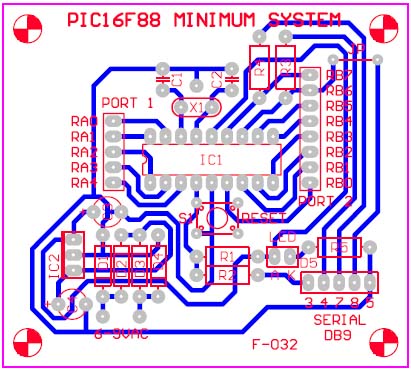

32. PIC16F84 MINIMUM SYSTEM
Mikrokontroller saat ini menjadi favorit hobi elektronika yang senang membuat program untuk dimasukkan ke dalam sebuah IC. Dengan program tersebut kita dapat merubah program sesuai dengan keinginan kita sendiri.
DAFTAR KOMPONEN
| PIC16F84 MINIMUM SYSTEM | |
| F-032 | |
| R1 | 10K |
| R2 | 4K7 |
| R3 | 4K7 |
| R4 | 4K7 |
| R5 | 330R |
| C1 | 30pF |
| C2 | 30pF |
| C3 | 470uF/16V |
| C4 | 470uF/16V |
| D1 | 1N4001 |
| D2 | 1N4001 |
| D3 | 1N4001 |
| D4 | 1N4001 |
| D5 | LED |
| IC1 | PIC16F84A |
| IC2 | 7805 |
| X1 | 4-10MHz |
| S1 | PUSH-ON |
33. PIC16F877A MINIMUM SYSTEM
Mikrokontroller saat ini menjadi favorit hobi elektronika yang senang membuat program untuk dimasukkan ke dalam sebuah IC. Dengan program tersebut kita dapat merubah program sesuai dengan keinginan kita sendiri.
DAFTAR KOMPONEN
| PIC16F877A MINIMUM SYSTEM | |
| F-033 | |
| R1 | 330R |
| R2 | 10K |
| R3 | 10K |
| R4 | 10K |
| R5 | 10K |
| R6 | 4K7 |
| R7 | 4K7 |
| R8 | 4K7 |
| R9 | 4K7 |
| R10 | 4K7 |
| R11 | 4K7 |
| C1 | 30pF |
| C2 | 30pF |
| C3 | 470uF/16V |
| C4 | 470uF/16V |
| C5 | 100nF |
| D1 | 1N4001 |
| D2 | 1N4001 |
| D3 | 1N4001 |
| D4 | 1N4001 |
| D5 | 1N4148 |
| D6 | LED |
| D7 | 1N4148 |
| Q1 | BC547 |
| Q2 | BC557 |
| IC1 | PIC16F877A |
| IC2 | 7805 |
| X1 | 4-20MHz |
| S1 | PUSH-ON |

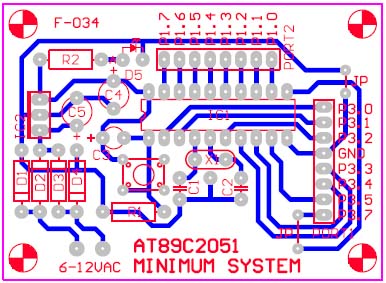

34. AT89C2051 MINIMUM SYSTEM
Mikrokontroller saat ini menjadi favorit hobi elektronika yang senang membuat program untuk dimasukkan ke dalam sebuah IC. Dengan program tersebut kita dapat merubah program sesuai dengan keinginan kita sendiri.
DAFTAR KOMPONEN
| AT89C2051 MINIMUM SYSTEM | |
| F-034 | |
| R1 | 10K |
| R2 | 330R |
| C1 | 30pF |
| C2 | 30pF |
| C3 | 1uF/16V |
| C4 | 470uF/16V |
| C5 | 470uF/16V |
| D1 | 1N4001 |
| D2 | 1N4001 |
| D3 | 1N4001 |
| D4 | 1N4001 |
| D5 | LED |
| IC1 | AT89C2051 |
| IC2 | 7805 |
| X1 | 11,0592MHz |
| S1 | PUSH-ON |
35. AIRCRAFT ANTI COLLISION LIGHT 30-0906
Suatu rangkaian elektronika yang digunakan pada pesawat terbang dengan metode kilatan cahaya (strobe light) sehingga pilot dapat melihat kilatan cahaya sebagai peringatan pada pesawat terbang lain yang sedang melintas agar tabrakan di udara dapat dihindari. Untuk menghasilkan kilatan cahaya yang maksimal digunakan lampu khusus jenis strobe light. Contoh penggunaan rangkaian ini adalah pada lampu sirene kendaraan dan peralatan photography. Skema rangkaian elektronika dari Grimes Aerospace USA.
DAFTAR KOMPONEN
Maaf belum ada daftar komponennya. :(
36. PLL FM 87-108 MHZ
Salah satu eksperimen pemancar yang layak untuk dicoba. Pemancar ini mempergunakan IC MC145151 dan IC LB3500 untuk menstabilkan tegangan pada rangkaian oscillator yang bekerja di frekuensi FM sehingga tidak terjadi pergeseran, dengan kata lain oscillator terkunci (locked) pada frekuensi yang telah diset pada DIP Switch. Apabila frekuensi telah terkunci (locked) maka lampu LED (D2) akan menyala. Pemancar ini merupakan keluarga dari pemancar fm lainnya yang memakai IC TTL (Veronica) dan sudah lama malang melintang di dunia breaker FM serta broadcast FM. Sebagai tambahan rangkaian untuk mendapatkan kualitas suara Stereo dapat mempergunakan rangkaian Encoder FM Stereo (MPX) F-023 sebelumnya yang memakai IC 4066 dan IC MC1310.
DAFTAR KOMPONEN
Terdapat pada PCB.
37. BELL PINTU DUA NADA
Bell pintu dua nada merupakan rangkaian elektronika nostalgia sewaktu kita kecil dulu, memakai IC dengan harga yang murah meriah yaitu IC 555. Rangkaian ini dapat menghasilkan suara tet tot pada speaker ketika SW1 ditekan dan dilepas. Cocok untuk dipasang di rumah anda apabila ada tamu atau sanak famili yang berkunjung. Untuk catu daya dapat memakai baterai 9 Volt yang banyak dijual di pasaran dengan harga yang terjangkau.
DAFTAR KOMPONEN
Terdapat pada PCB.
38. KENWOOD TM-V7 DISPLAY DAN HAM RADIO TRANSCEIVER RF INDICATOR
Rangkaian ini merupakan pesanan salah satu rekan kerja admin yang mempunyai radio RIG merk Kenwood TM-V7. Radio ini merupakan radio produksi lama dari Kenwood yang dapat bekerja di frekuensi dual band yaitu VHF dan UHF serta dapat menerima frekuensi penerbangan (Airband). Rekan kerja admin tersebut mengeluh karena display pada radionya tidak berfungsi normal karena yang ditampilkan hanya angka dan huruf tidak jelas. Banyak yang putus-putus sebagai akibat dari jarang digunakan radio ini dalam waktu yang lama. Akhirnya admin mencoba mencari di internet dan mendapatkan rangkaian ini beserta kode HEX (bahasa mesin) yang nantinya diprogram pada IC ATMEGA 8A produksi dari Atmel yang sekarang telah diambil alih perusahaannya oleh Microchip. Barangkali sahabat pernah membeli IC dengan kode depannya PIC16F877A, PIC16F88A, PIC16F84A atau sejenis lainnya untuk praktek di sekolah ataupun di rumah. Itulah IC produksi dari Microchip Technology yang sekarang merupakan perusahaan induk (parent company) dari Atmel. Untuk ATMEGA 8A, programmernya (downloader) dapat dibeli di toko-toko online atau membuat sendiri. Selain itu pada PCB ini terdapat rangkaian HAM Radio Transceiver RF Indicator yang dapat dipergunakan sebagai alat test pada radio pemancar sehingga dapat diketahui apakah rangkaian radio tersebut mengeluarkan sinyal RF atau tidak. LED sebagai indikator akan menyala apabila apabila terdapat sinyal RF pada input rangkaian ini. Transistor mempergunakan transistor yang banyak beredar di pasaran yaitu 2N3904, atau dapat mempergunakan transistor lain dengan karakteristik yang sama.
DAFTAR KOMPONEN
Terdapat pada PCB.
39. SHORT CIRCUIT PROTECTION
Rangkaian ini merupakan proteksi terhadap alat apabila terjadi korsleting. Ketika SW ditekan maka tegangan akan mengalir dari Input ke Output yang ditandai dengan menyalanya lampu LED D1 beserta Relay 9V yang menutup karena ada tegangan masuk. Apabila terjadi arus pendek maka relay akan terlepas karena tegangan pada relay terputus sehingga catu daya dan alat yang dipakai tidak rusak. Rangkaian ini merupakan rancangan dari skema dan PCB legendaris produksi TULUS KIT Bandung.
DAFTAR KOMPONEN
Terdapat pada PCB.
40. AGC (AUTOMATIC GAIN CONTROL) BITX
Rangkaian AGC atau Automatic Gain Control ini merupakan pelengkap pada rangkaian radio BITX agar suara yang dihasilkan tidak pecah (over) karena kekuatan sinyal yang diterima berbeda-beda tergantung dari kekuatan daya pancarnya. Radio BITX adalah sebuah radio yang dapat menerima ataupun memancarkan frekuensi pada gelombang (band) HF (High Frekuensi) pada jalur 11, 40, dan 80 meter band. Signal Meter (S-Meter) akan bergerak untuk mengukur kekuatan sinyal yang masuk. Bagi para penggiat komunikasi jarak jauh baik jalur amatir (ORARI & RAPI) atau non amatir (Eksperimental) pasti sudah tidak asing lagi dengan rangkaian ini.
DAFTAR KOMPONEN
Terdapat pada PCB.
41. FM TRANSMITTER BOOSTER
Sebuah rangkaian yang cukup legendaris bagi para penggiat komunikasi frekuensi FM 87-108 MHz di masa lalu. Transistor yang cukup terkenal dan murah meriah bagi para breaker FM agar dapat berkomunikasi dengan jarak agak jauh dari tempat tinggalnya.
Boster ini cocok dipergunakan dengan RF-IN sekitar 500 mW atau lebih. Biasanya memakai rangkaian Pemancar Mini FM yang PCB nya banyak dijual di toko-toko elektronik produksi dari Ronica atau Ramayana dengan Transistor 2SC2053 sebagai penguat akhirnya. Daya yang dihasilkan lumayan besar sekitar 5-10 Watt. Apabila tegangan DC nya 13.8 Volt dapat mencapai daya maksimum 15 Watt, akan tetapi hati-hati karena panas yang dihasilkan juga cukup tinggi.
DAFTAR KOMPONEN
Terdapat pada PCB.
42. DDS HIGH FREQUENCY
Radio HF model BITX saat ini cukup banyak peminatnya, hal ini dikarenakan ada suatu rangkaian yang bernama DDS yaitu sebuah pembangkit frekuensi yang dapat menggantikan sistem VFO pada rangkaian BITX Radio Transceiver HF sehingga penerimaan menjadi lebih stabil. Rangkaian ini memakai modul display dari HP jadul Nokia 5110 LCD, modul Arduino Nano, dan modul Si5351 sebagai generator frekuensinya.
DAFTAR KOMPONEN
Terdapat pada PCB.
